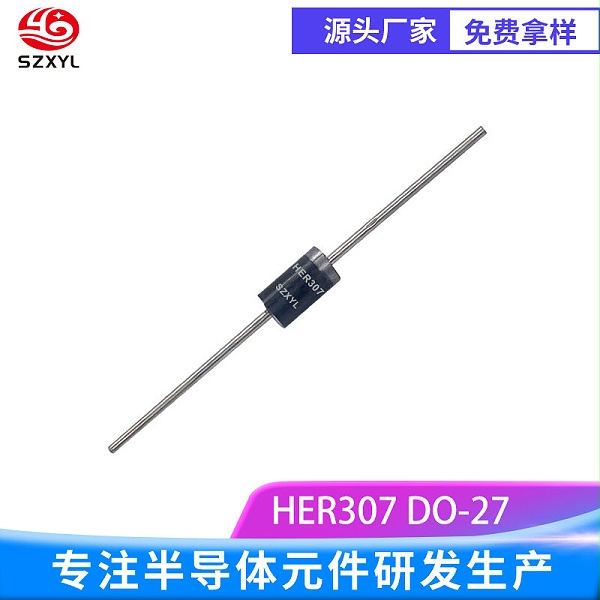

一、HER307 产品概述
整流二极管 HER307 是一款专为率 AC/DC 转换场景设计的高效恢复型半导体器件，he心功能是实现交流电的单向导通与整流，凭借 3A 额定正向电流、1000V 反向耐压及快速恢复特性，能在率电路中高效完成电能转换，同时减少开关损耗。其采用 DO-27（DO-41 升级版）封装，兼具良好的散热性能与机械强度，适配高频整流、电源适配器、工业控制等场景，可广泛应用于开关电源、逆变器、充电桩、家用电器等设备，是率电力电子系统中实现单向导电的关键元件。
二、HER307 he心电气参数
-
正向压降（VF）：在 3A 额定正向电流下，正向压降典型值 1.1V，zui大值 1.3V（TC=25℃）。
-
反向恢复时间（trr）：典型值 50ns，zui大值 100ns，属于快速恢复二极管范畴。
-
反向漏电流（IR）：在 1000V 反向电压、TC=25℃条件下，反向漏电流zui大 5μA；TC=100℃时，zui大漏电流 50μA。
-
结温（TJ）：工作结温范围 - 65℃至 %2B 150℃，存储结温同此范围，宽温域设计使其能适应寒冷户外、设备密集高温等复杂环境，无论是低温启动还是长期高温运行，均能保持稳定的电气性能，避免因温度极端导致的性能衰减或故障。
三、HER307 结构与工艺设计
-
内部结构与工艺：内部he心为单 PN 结结构，采用先进的外延生长工艺与玻璃钝化（GPP）技术制造。
-
四、应用场景
-
开关电源领域：适配 300W-1000W 开关电源的次级整流电路
-
家用电器领域：用于微波炉、洗衣机、空调等家电的电源整流模块，作为 AC/DC 转换的he心元件。
-
工业控制领域：集成于工业变频器、伺服驱动器、PLC（可编程逻辑控制器）的辅助电源电路，实现交流电的整流与单向隔离。
-
新能源与充电设备领域：用于小型光伏逆变器（500W-2kW）的整流单元、电动汽车充电桩的辅助电源电路。
-
医疗设备领域：适配率医疗设备（如医用消毒设备、诊断仪器）的电源整流电路，作为直流供电的he心元件。
