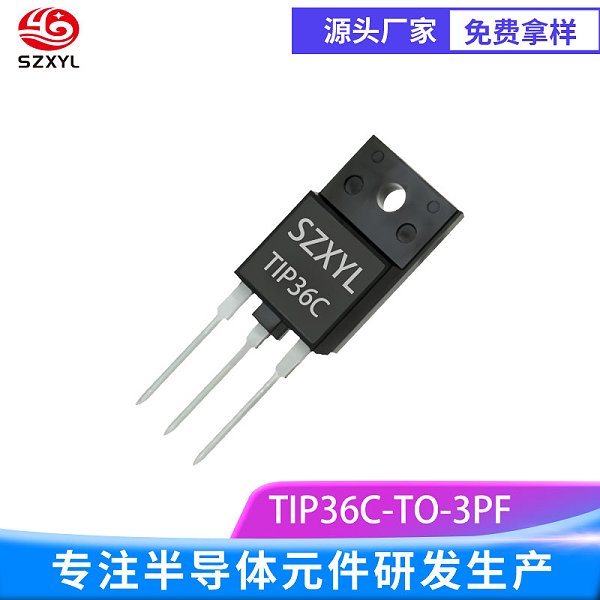

TIP36C TO-3PF
一、TIP36C 的he心参数与技术定位
TIP36C TO-3PF 是一款PNP 型中大功率双极型晶体管，专为高电流、高电压场景设计。其he心参数如下：
电压与电流：集电极 - 发射极电压（VCEO）达 100V，集电极电流（IC）25A，峰值电流（ICM）40A，功率耗散（PC）125W。
频率特性：特征频率为 3MHz，开关时间分别为 1.1μs/0.8μs，适用于中频功率控制和音频放大。
封装与结构：采用TO-3PF 封装（兼容 TO-247 标准），具备金属散热底座，支持大电流导通和高效散热，引脚布局为 E-B-C 顺序。
二、行业适配
音频功率放大：与互补对管 TIP35C 配套使用，广泛用于音响输出级、高保真放大器，可处理 20Hz~20kHz 音频信号。
工业电源控制：适用于开关电源、逆变器、电机驱动电路，支持 100V 高压输入和 25A 大电流输出。
安防与照明：典型应用于警示灯驱动、照明调光电路，可耐受工业环境中的电压波动和温度变化。
三、技术优势与性能解析
低饱和电压设计：
集电极 - 发射极饱和电压仅 1.8V，显著降低导通损耗，提升电源效率。
高可靠性与热稳定性：
结温范围 - 65℃~%2B150℃，配合散热片可在工业环境中长期稳定工作；热阻）为 1℃/W，确保高效散热。
宽电压与大电流能力：
100V 耐压和 25A 持续电流处理能力，可直接驱动小型电机、电磁阀等高负载设备。
高电流增益：
直流电流增益zui小值 15，典型值 75，适合高灵敏度控制电路。
四、应用场景与设计建议
音频放大器电路：
作为推挽输出级，与 TIP35C 配对使用，可构建 100W 级高保真音响系统，失真率 < 0.1%。
工业电源开关：
用于 PWM 控制器或线性稳压器，支持 100V 输入电压和 25A 负载电流，可耐受瞬间浪涌。
电机驱动模块：
直接驱动小型直流电机（如 12V/5A 电机），配合续流二极管保护电路，确保稳定运行。
照明控制：
用于 LED 调光电路或高压钠灯驱动，支持高电压输入和线性电流调节。
总结

TIP36C TO-3PF 是一款高性价比率 PNP 晶体管，其 100V/25A 的参数、低饱和电压设计及 TO-3PF 封装的散热优势，使其成为音频放大、工业电源和电机驱动等场景的理想选择。
