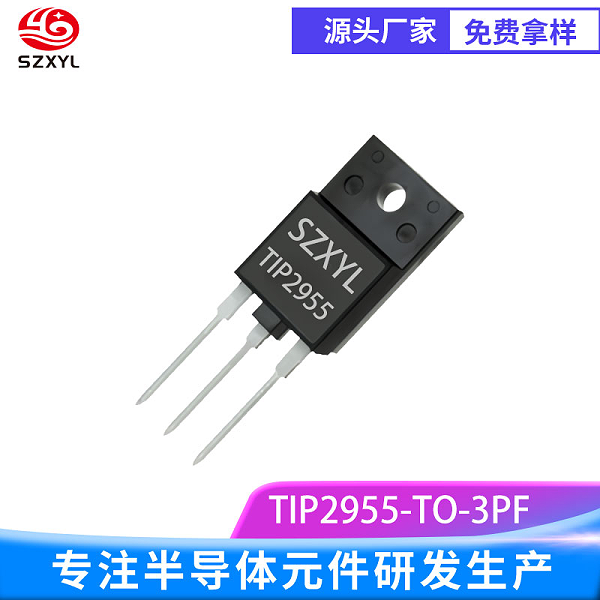

TIP2955 TO-3PF
一、TIP2955的he心参数与技术定位
TIP2955 TO-3PF 是一款PNP 型达林顿功率晶体管，专为高增益、大电流场景设计。
电压与电流：集电极 - 发射极电压达60V，集电极电流15A，峰值电流30A，功率耗散90W。
频率特性：特征频率为2.5MHz，开关时间分别为0.5μs/1.2μs，适用于音频频段及中频控制电路。
封装与结构：采用TO-3PF 封装，引脚布局为 E-B-C 顺序，金属散热底座支持高效散热，可耐受工业环境中的电压波动和温度变化。
二、行业应用定位：
音频功率放大：与互补对管 TIP3055 配套使用，广泛用于音响输出级、高保真放大器，可处理 20Hz~20kHz 音频信号，失真率 < 0.1%。
工业电源控制：适用于开关电源、逆变器、电机驱动电路，支持 60V 高压输入和 15A 大电流输出，可耐受瞬间浪涌。
安防与照明：典型应用于警示灯驱动、LED 调光电路，需外置续流二极管以保护电路免受反向电压冲击。
三、TIP2955的技术优势与性能解析
超高电流增益设计：
直流电流增益zui小值20，显著降低基极驱动电流需求，简化外围电路设计。
低饱和电压与高效散热：
集电极 - 发射极饱和电压仅3V，降低导通损耗；热阻为1.2℃/W，配合散热片可在 - 65℃~%2B150℃环境中长期稳定工作。
宽电压与大电流能力：
60V 耐压和 15A 持续电流处理能力，可直接驱动小型电机、电磁阀等高负载设备，正向浪涌电流达 30A。
可靠性设计：
结温范围 - 65℃~%2B150℃，符合工业级应用要求；需外置续流二极管以应对感性负载反电动势。
四、应用场景与设计建议
音频放大器电路：
作为推挽输出级，与 TIP3055 配对使用，可构建 70W 级高保真音响系统，配合低噪声设计，满足zhuan业音频需求。
工业电源开关：
用于 PWM 控制器或线性稳压器，支持 60V 输入电压和 15A 负载电流，需外置续流二极管吸收感性负载反电动势。
电机驱动模块：
直接驱动小型直流电机，配合续流二极管保护电路，确保稳定运行，开关时间≤1.2μs。
逆变器电路：
与 TIP3055 组成推挽式逆变器，可将 12V 直流转换为 220V 交流，适用于应急电源或低功率设备供电。
总结

TIP2955 TO-3PF 是一款高增益、大电流 PNP 达林顿功率晶体管，其 60V/15A 的参数、低饱和电压设计及 TO-3PF 封装的散热优势，使其成为音频放大、工业电源和电机驱动等场景的理想选择。
