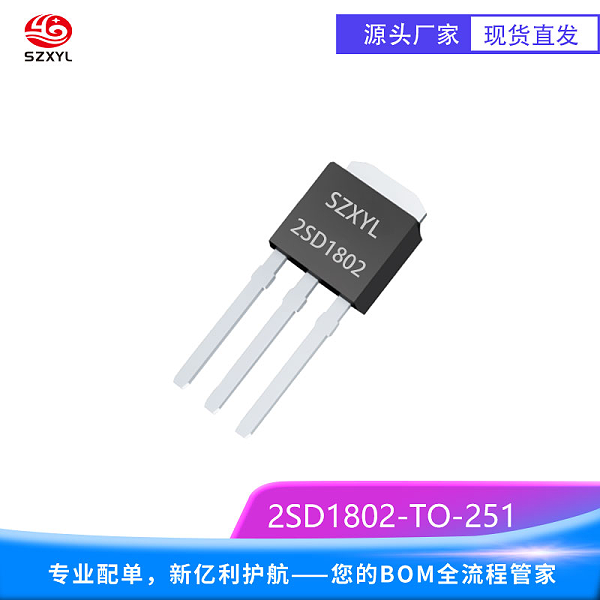

2SD1802 TO-251 产品描述
2SD1802he心参数
2SD1802 是一款专为低压大电流开关与线性放大设计的NPN 型功率晶体管
电压与电流能力：
集电极 - 发射极电压（VCEO）达50V（zui大值），适用于中高压场景；集电极电流（IC）zui大3A（连续），峰值6A（脉冲宽度 < 5ms），可满足家用电器、汽车电子等领域需求。
功率耗散：
在 25℃环境温度下，安装标准散热片时功率耗散（PD）为1W（TO-251）；无散热片时功率耗散需限制在0.75W以内
直流电流增益（hFE）：
在 IC=0.5A、VCE=2V 条件下，hFE 范围为100~400，覆盖广泛应用需求。例如，驱动 3A 负载需基极电流7.5~30mA，建议搭配图腾柱驱动电路以降低驱动损耗。
饱和压降：
集电极 - 发射极饱和电压（VCE (sat)）为0.5V，比传统三极管降低约 30%，有效减少导通损耗。
开关速度：
特征频率（fT）达150MHz，支持高频开关应用，适用于音频放大器、电机驱动等场景。开关时间 < 2.5μs，响应速度优于同类产品。
工作温度：
**-55℃至 %2B 150℃**宽温范围，适应工业环境及汽车电子设备中的温度波动。
结构设计：
采用平面扩散工艺优化开关速度，环氧树脂外壳符合 UL94V-0 阻燃标准，无内置续流二极管，需外部配置保护电路。TO-251 封装尺寸为10.20mm?4.50mm，引脚间距2.54mm，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SD1802产品特性
低饱和压降与高效能
0.5V 的典型饱和压降显著降低导通损耗。
高增益与宽电流范围
hFE 范围 100~400 覆盖广泛应用需求：低增益档（100~200）适合高电流驱动，高增益档（200~400）可简化前级驱动设计。
宽温适应性与高可靠性
-55℃至 %2B 150℃工作温度范围，可适应极端工业环境及汽车电子的温度波动。环氧树脂封装抗机械冲击能力强，符合 RoHS 标准，无铅化工艺兼容现代绿色电子制造需求。
抗浪涌能力与保护设计
采用抗雪崩设计，可承受感性负载产生的电压尖峰。在电机驱动电路中需外部配置续流二极管（如 1N4007），抑制反向电动势，保护晶体管免受损坏。
紧凑封装与通孔安装
TO-251 封装尺寸紧凑（10.20mm?4.50mm），金属散热片外露设计便于直接接触散热器，适合高密度通孔安装布局；引脚间距2.54mm，符合 JEDEC 标准，引脚顺序为基极（B）、集电极（C）、发射极（E）。
2SD1802典型应用
家用电器控制：在空调、洗衣机中作为电机驱动开关，控制 24V/3A 直流电机，功耗低至 0.6W，寿命达 10 万小时以上。
音频放大器：在 12V 车载音响系统中作为功率放大管，输出 8W 音频信号，总谐波失真（THD）<0.1%。
低压电源管理：在 5V 输入电压下，作为线性稳压器输出 3.3V/3A 稳定电压，纹波抑制比达 50dB，适用于嵌入式系统供电。
汽车电子系统：在 12V 车载系统中，驱动雨刮电机或车窗升降器，峰值电流 6A 可满足短时高负载需求。需外部配置保护二极管抑制反向电动势。

工业自动化设备：在 PLC 控制电路中作为信号放大管，将 5V 逻辑信号放大至 24V 驱动电磁阀，响应时间 < 2μs。
