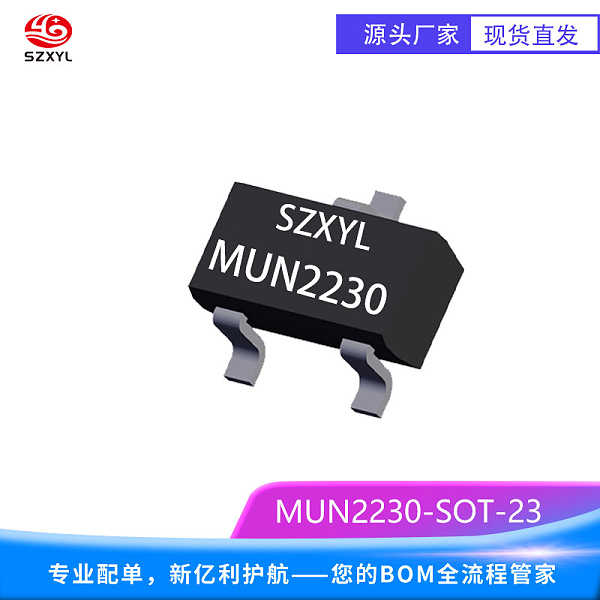

MUN2230 产品概述
MUN2230 是一款集成基极偏置电阻网络的 NPN 型晶体管，采用 SOT-23-3 封装，具备优异的电气性能和稳定性。该器件内置 1kΩ 基极串联电阻（R1）和 1kΩ 基极 - 发射极电阻（R2），可直接与逻辑信号接口，显著简化电路设计复杂度。其集电极电流（Ic）可达 100mA，集电极 - 发射极电压（VCEO）为 50V，适用于中小功率开关、逻辑控制及信号调理等场景，广泛应用于消费电子、工业控制及通信设备等领域。
MUN2230 he心特性
高集成度与简化设计
内置 1kΩ%2B1kΩ 基极电阻网络，无需外部偏置电路即可直接驱动逻辑信号，显著减少元件数量和 PCB 空间占用。典型直流电流增益（hFE）zui小值为 3（@5mA,10V），适用于需要低增益的开关控制场景。
宽工作范围与可靠性
集电极 - 发射极电压（VCEO）：50V
集电极电流（Ic）：100mA（连续）
工作温度范围：-55℃至 %2B 150℃，适应极端环境下的长期运行。
采用先进半导体工艺，集电极 - 发射极饱和电压（VCE (sat)）低至 0.25V，确保高效信号传输。
集电极截止电流（ICEO）仅 500nA，有效降低漏电流干扰。
环保与安全ren证
产品符合 RoHS 标准，确保生产和使用过程中不含有害物质（如铅、汞、镉等），满足欧盟及quan球环保法规要求。汽车级型号通过 AEC-Q101 ren证，适用于车载电子等高可靠性场景。
MUN2230 典型应用
消费电子：手机、平板电脑的电源管理电路、背光控制及逻辑信号切换。
工业控制：PLC 输入输出模块、电机驱动电路的开关控制与信号隔离。
通信设备：基站射频模块、光纤通信接口的电平转换与信号调理。
办公设备：打印机、扫描仪的驱动电路及逻辑控制单元。
封装与引脚定义
封装形式：SOT-23-3（3 引脚）
引脚功能：
引脚 1（基极 B）：控制信号输入（内置 1kΩ 串联电阻至发射极）。
引脚 2（发射极 E）：接地或低电平参考。
引脚 3（集电极 C）：输出信号或负载连接。
引脚排列：左下角为 1 脚，逆时针依次为 2、3 脚（B-E-C 顺序）。
技术参数
参数 符号 典型值 单位
集电极 - 发射极电压 VCEO 50 V
集电极电流 Ic 100 mA
基极 - 发射极电压 VBE 1.2 V
直流电流增益 hFE ≥3 -
集电极 - 发射极饱和电压 VCE(sat) 0.25 V
工作温度范围 Tj -55~%2B150 ℃
封装尺寸（长 ? 宽 ? 高） - 2.9 1.3 0.94 mm
内置基极电阻 R1%2BR2 1kΩ%2B1kΩ -
功率耗散 Pd 338 mW
集电极截止电流 ICEO ≤500 nA
发射极 - 基极截止电流 IEBO ≤4.3 mA
注意事项
焊接工艺：建议采用回流焊，焊接温度控制在 260℃以内，避免元件过热损坏。
存储条件：干燥环境（湿度≤60%），避免直接暴露于高温或腐蚀性气体中。
电路设计：使用前需确认电路参数，确保不超过元件的zui大额定值（如 VCEO、Ic）。

MUN2230 凭借其高集成度、低饱和电压和可靠性能，成为中小功率电子电路的理想选择
