MMBD1701 he心参数与特性

• 结构设计：单硅二极管（Single Silicon Diode），引脚 1 为阳极（Anode），引脚 2 为阴极（Cathode），引脚 3 为空脚（NC）。这种设计支持单向信号整流、过压保护及高频开关，节省 PCB 空间达 50%。
• 电气性能：
  • 反向重复峰值电压（VRRM）：30V，适用于低电压电路的浪涌防护。
  • 正向平均电流（IF (AV)）：50mA（单二极管），峰值正向电流（IFSM）达 250mA（脉冲宽度 1μs），适合中低功耗负载切换。
  • 正向压降（VF）：≤1.1V@50mA（zui大值），典型值为 720mV@1mA，显著低于同类产品，确保低导通损耗。
  • 反向恢复时间（trr）：700ps（皮秒级），支持高达 1GHz 的超高频信号处理，优于传统开关二极管（如 1N4148 的 4ns）。
  • 反向漏电流（IR）：≤50nA@20V，优化能效，延长电池续航。
  • 结电容（Cj）：1pF@0V/1MHz，确保高频信号完整性。
  • 功率耗散（Pd）：350mW，需在 PCB 设计中合理分配散热面积。
• 环境适应性：
  • 工作温度范围：-55?C 至 150?C，满足宽温工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

MMBD1701 封装与制造

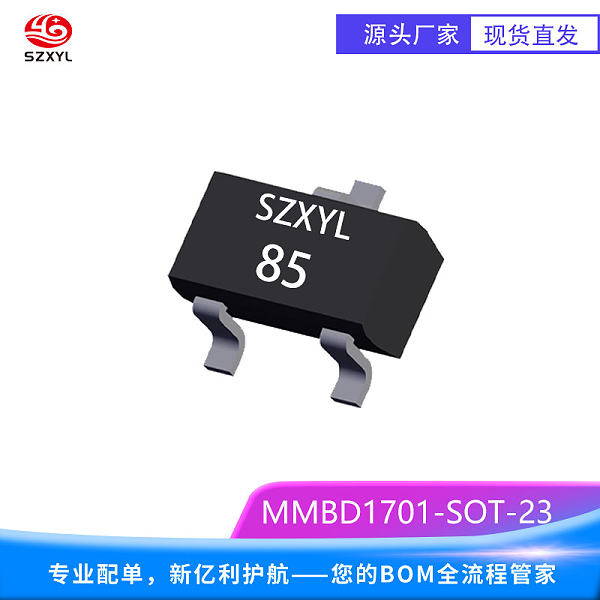

• 尺寸参数：SOT-23-3 封装尺寸为 2.8mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 为阳极，引脚 2 为阴极，引脚 3 为空脚。
• 生产工艺：采用平面钝化技术和硅外延工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1701 典型应用

1. 消费电子：
   • 智能手机、平板电脑的 USB 接口过压保护，抑制反向电动势干扰。
   • 无线耳机的电源管理模块，实现高效整流。
2. 汽车电子：
   • 轮胎压力监测系统（TPMS）的信号调理电路，确保数据传输稳定性。
   • 车载娱乐系统的高频信号开关，支持 1GHz 以上的通信频段。
3. 通信设备：
   • 以太网接口的信号隔离与保护，减少电磁干扰（EMI）。
   • 射频（RF）电路的高速开关，优化信号完整性。
4. 电源管理：
   • 开关电源（SMPS）的次级整流电路，提升能效。
   • 电池管理系统（BMS）的低功耗电压检测，延长续航时间。

差异化优势

• 超高速开关能力：700ps 的反向恢复时间（trr）使其成为高频应用的理想选择，如射频通信和高速数据传输。
• 低漏电流优化：50nA@20V 的反向漏电流显著降低待机功耗，适合可穿戴设备和物联网传感器。
• 微型封装设计：SOT-23-3 封装体积仅为传统插件式二极管的 1/3，支持高密度 PCB 布局。
•
