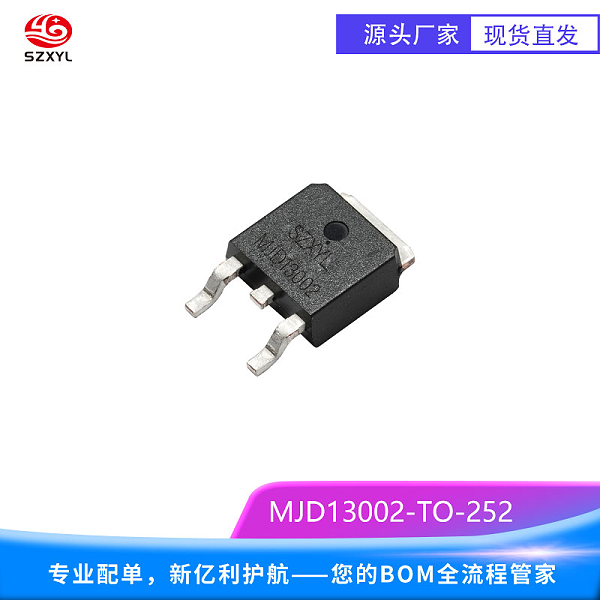

MJD13002  NPN 型高反压开关三极管
MJD13002 特点：
高电压与高可靠性
400V 的 VCEO 和 200mA 连续电流支持 24V 至 220V 工业电源系统，可直接驱动高压继电器、电磁阀或小型电机。
快速开关与低导通损耗
特征频率（fT）5MHz 和开关时间（tf=0.6μs）适合高频开关应用，如电子镇流器和逆变器
紧凑表面贴装与高效散热
TO-252 封装尺寸 6.2mm?6.4mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 1.2W 功率耗散（Ta=25℃），适合空间受限的车载电子模块。
宽温度范围与工业级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。
灵活封装与引脚配置
提供 TO-252（DPAK）封装，引脚排列为 B-C-E，兼容表面贴装和通孔安装。金属引脚设计增强散热性能，当 Ta=25℃时，zui大结温 150℃，需搭配至少 150mm? 的铜箔散热区域或铝制散热片以实现 1.2W 功率耗散。
MJD13002 技术参数：
极限参数：
集电极 - 发射极电压：400V
集电极电流（Ic）：200mA，脉冲电流 400mA
功率耗散（Pd）：1.2W，需搭配散热片实现高功率运行
直流电流增益（hFE）：9~40
动态特性：
饱和压降（Vce (sat)）：≤0.5V
特征频率（fT）：5MHz
开关时间（tf）：0.6μs
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-65℃至 %2B 150℃
MJD13002 应用领域：
开关电源
在反激式开关电源中作为高压侧开关管，支持 12V 至 220V 输入，输出功率可达 50W 以上。
工业控制
驱动高压继电器或电磁阀，基极驱动电流仅需 20mA。在伺服电机控制器中，其高 hFE 可实现jing确的电流调节，支持 ?10% 的电压波动补偿。
逆变器与镇流器
作为逆变器的he心开关元件，支持 220V 输入，输出正弦波电压，用于应急电源系统。在电子镇流器中，通过高频振荡实现荧光灯的高效启动，开关频率可达 50kHz 以上。
电机驱动
与 PNP 型晶体管组成 H 桥电路，驱动直流电机正反转，支持 12V/24V 电源系统，zui大驱动电流 200mA。其快速开关特性可减少电机换向时的能量损耗，提升系统效率。
消费电子
在智能家居设备中驱动小型电机，或用于工业级电源适配器。其紧凑封装和低基极电流需求适合电池供电场景。
典型应用电路：
反激式开关电源
作为高压侧开关管，与变压器、二极管和电容组成反激式拓扑，支持 12V 至 220V 输入，输出 12V/2A。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管以抑制反电动势。
电机驱动 H 桥
与 PNP 型晶体管组成 H 桥电路，通过 PWM 控制实现电机正反转，支持 12V 电源输入，zui大驱动电流 200mA。基极驱动电阻建议为 1kΩ，并在集电极与电源间并联续流二极管（如 1N4007）以抑制反电动势。
总结：
MJD13002 TO-252 凭借其 400V 高电压能力、200mA 中电流驱动和紧凑封装设计，成为工业电源、逆变器等高压开关场景的理想选择。
