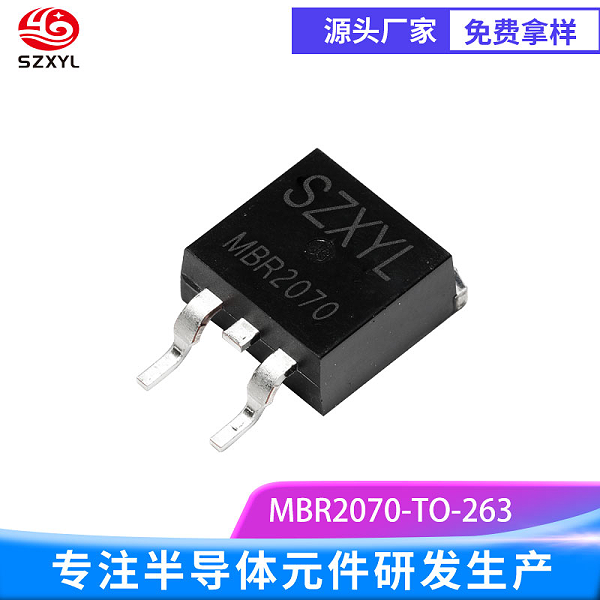

MBR2070 TO-263 肖特基势垒二极管产品详细描述
一、he心电气参数与性能特性
MBR2070 是一款专为中高功率场景设计的双共阴极肖特基势垒二极管，采用紧凑的TO-263（D2PAK）表面贴装封装，其he心参数与特性如下：
反向电压（VR）：70V，适用于 48V 以下直流母线、车载电源等中低电压整流场景。
正向平均电流（IF）：20A（单管），支持持续大电流负载，典型应用于开关电源主整流桥。
正向浪涌电流（IFSM）：150A（8.3ms 正弦波），可承受瞬时过载冲击，适用于电机启动、电源上电浪涌防护。
正向压降（VF）：典型值 0.95V（@20A），较传统快恢复二极管降低导通损耗约 30%，显著提升电源转换效率。
反向漏电流（IR）：≤100μA（@70V, 25℃），高温下（125℃）漏电流控制在 1mA 以内，确保长期可靠性。
开关特性：反向恢复时间（trr）<500ns，适合 200kHz 以下高频开关应用。
热性能：典型热阻3.5℃/W，结合 TO-263 封装的铜框架散热设计，可在 %2B 150℃结温下稳定工作。
二、MBR2070 的封装设计与机械特性
TO-263 封装的独特设计为 MBR2070 赋予了以下优势：
散热优化
采用全铜引线框架，配合大面积底部焊盘，有效提升热传导效率。
建议 PCB 布局时在器件下方铺铜≥100mm?，并设计至少 4 个直径 1mm 的热过孔，可将结温降低 15-20℃。
引脚配置
3 引脚共阴极结构（TO-263-3）：两个阳极引脚（A1、A2）独立，阴极（K）共用，便于双路输入或冗余设计。
引脚间距 2.54mm，兼容标准贴片焊盘，支持回流焊。
三、MBR2070 的典型应用场景
开关电源（SMPS）与 DC-DC 转换器
在反激、正激、LLC 谐振拓扑中作为次级整流二极管，低 VF 特性可将电源效率提升 1-2%。
汽车电子
车载充电器（OBC）的 AC-DC 整流级，支持 - 40℃至 %2B 125℃宽温工作，符合 AEC-Q101 车规ren证要求。
电机驱动模块的续流二极管，150A 浪涌能力可承受电机启停时的瞬时电流冲击。
工业设备
变频器直流母线整流，耐 150℃高温特性适应工业环境长期运行。
光伏逆变器的 MPPT 电路，高频开关能力支持zui大功率跟踪效率优化。
消费电子
笔记本电脑适配器的同步整流电路，低损耗设计可降低整机功耗 0.5-1W。
LED 照明驱动电源，配合软开关技术可实现 > 92% 的系统效率。
四、可靠性与工艺保障
材料与工艺
芯片采用平面型肖特基结构，银烧结工艺增强芯片与基板的热连接，抗热冲击能力提升 50%。
封装材料符合 UL94 V-0 阻燃标准，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。
失效保护
内置 ESD 防护，可承受 ?15kV 人体静电放电。
反向电压安全裕度≥20%，在异常电压波动时提供可靠保护。

总结：MBR2070 TO-263 凭借其高效能、高可靠性和紧凑设计，成为率电子设备的理想选择。其优异的散热性能、宽温工作能力及严格的工艺控制，尤其适合对效率和稳定性要求苛刻的汽车、工业及消费电子应用。通过合理的 PCB 布局和散热设计，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
