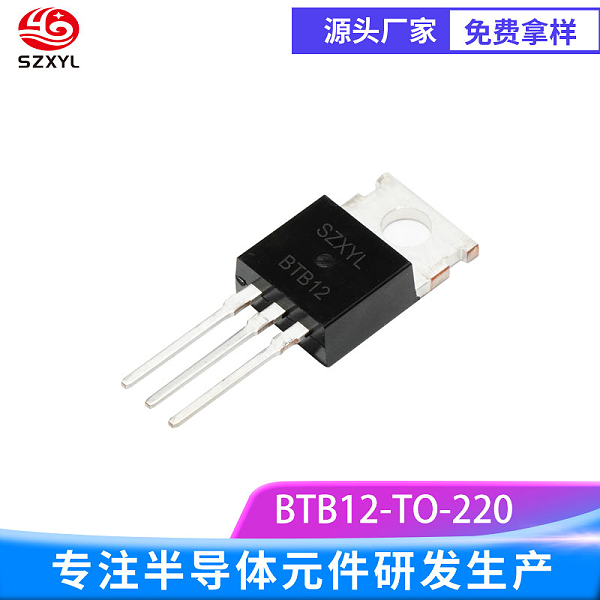

BTB12 TO-220 的he心功能与技术特性
型号与封装：BTB12 TO-220 是一款 四象限触发双向可控硅（TRIAC），采用 TO-220AB 塑料封装。其设计用于 交流电路的开关控制与功率调节，可在正负半周双向导通，适用于调光、电机调速、加热器温控等场景。
关键参数：
电压规格：
重复峰值断态电压（VDRM/VRRM）：主流型号为 600V或 800V。
非重复峰值电压（VRSM/VFSM）：600V 型号可达 800V，800V 型号可承受更高瞬时电压冲击。
电流规格：
zui大通态平均电流（IT (AV)）：12A
通态方均根电流（IT (RMS)）：12A。
浪涌电流（ITSM）：典型值 105A（50Hz） 或 120A（60Hz），可承受短时过载。
触发特性：
触发电流（IGT）：不同象限触发电流差异显著，典型值为 I/II/III 象限 ≤25mA，IV 象限 ≤50mA。
维持电流（IH）：≤25-45mA。
热特性：
结温（Tj）：125℃。
热阻（RθJC）：典型值 ≤1.5℃/W。
性能指标：
通态压降（VTM）：≤1.55V，降低导通损耗，提升效率。
开关速度：支持高频触发，响应时间 ≤1μs，适用于相位控制电路。
噪声抑制：可通过外接 R-C 吸收电路抑制电压尖峰，避免误触发。
保护机制：
过流保护：内置限流特性，可承受短时浪涌电流。
过热保护：通过散热片设计和强制风冷防止结温超限。
安全工作区（SOA）：确保器件在电压 - 电流应力范围内可靠工作，避免二次击穿。
BTB12 TO-220 的封装与散热设计
TO-220 封装特性：
引脚定义：3 脚分别为 主电极 T1、主电极 T2 和 栅极 G，需严格按照厂商引脚图安装
散热结构：金属散热片与 T2 极相连，可通过螺丝固定至散热器，显著降低结到环境的热阻。
散热建议：
安装优化：使用导热硅脂增强封装与散热器的接触，可降低结温 10%-20%。
无散热器限制：在室温 25℃ 且无外部散热片时，zui大允许功耗约为 2.78W。
BTB12 TO-220 的应用场景与解决方案
交流功率控制：
照明调光
电机调速
加热器温控
消费电子与家电：
智能家居设备
厨房电器
工业自动化：
电磁阀驱动
电源开关
特殊功能扩展：
过零触发设计：通过同步信号实现零电压开通，减少电磁干扰，适用于精密仪器供电。
脉冲触发优化：使用窄脉冲触发以降低栅极功耗，适合高频控制场景。
总结与优势
BTB12 TO-220 的he心价值：
精准功率控制：12A 持续电流与 600V/800V 耐压，满足中小型家电与工业设备的功率调节需求，替代传统机械继电器。
四象限触发能力：支持正负半周对称导通，简化交流电路设计，适用于复杂波形调节。
高性价比与可靠性：内置过流保护与成熟的 TO-220 封装，支持即插即用，降低开发门槛；兼容标准驱动电路，可直接替换同类 TRIAC。
适用场景优先级：
中小型家电控制：调光台灯、电风扇调速、电热水器温控等，需 12A 以内电流的稳定控制。
需要 EMI 抑制的场景：医疗设备、通信基站的电源调节电路，需通过过零触发与吸收电路降低电磁干扰。

空间受限项目：TO-220 封装紧凑，适合小型化智能家居设备或便携式工具
