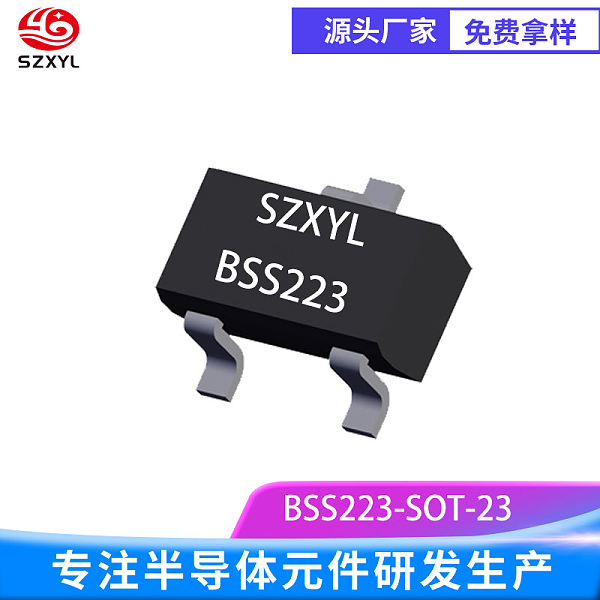

BSS223
一、产品概述
BSS223 是P 沟道增强型场效应晶体管（FET），在半导体器件领域占据重要地位。
二、he心电气参数
（一）电压参数
漏源电压：它的漏源电压（VDS）额定值为 - 20V 。
栅源电压：栅源电压（VGS）的工作范围为 ?12V 。
连续漏极电流：在环境温度 TA = 25℃的标准条件下，它 能够持续稳定地承载 390mA 的漏极电流（ID）；当环境温度升高至 TA = 70℃时，依然能够维持可观的电流承载能力，确保在不同温度环境下，都能为负载提供稳定的电流驱动，满足如小型电机驱动、LED 照明驱动等中小功率负载的工作电流需求。
脉冲漏极电流：在应对瞬间电流冲击方面，BSS223 表现出色，脉冲漏极电流（ID,pulse）在 TA = 25℃时可达 1.56A 。
（三）电阻参数
导通电阻：当栅源电压 VGS = 4.5V ，漏极电流 ID = 390mA 时，漏源导通电阻（RDS (on)）的典型值低至 1.2Ω
（四）其他关键参数
阈值电压：它的栅源阈值电压（VGS (th)）典型值为 1.2V 景。
栅极电荷：栅极电荷（Qg）是衡量 MOSFET 开关性能的重要参数，BSS223 的 Qg 典型值为 0.62nC 。较低的栅极电荷意味着在开关过程中，对驱动电路的功率需求较小，能够快速响应栅极信号的变化，实现快速的导通和关断操作。
输入电容：输入电容（Ciss）在 VDS = 15V 时的典型值为 56pF 。
工作温度范围：它具备出色的温度适应性，工作结温（Tj）范围为 - 55℃至 %2B 150℃ ，存储温度（Tstg）范围同样为 - 55℃至 %2B 150℃ 。
三、产品特性
（一）低功耗设计
低导通电阻降低功耗：器件自身的功率损耗极小。在电池供电的应用场景中，这种低功耗特性可有效延长设备的电池续航时间，减少用户频繁更换电池或充电的困扰。
低栅极驱动功耗：该器件对栅极驱动信号的要求较低，只需较小的驱动电流和电压即可实现导通和关断控制，这进一步降低了驱动电路的功耗。在一些需要大量使用 FET 进行信号处理和电路控制的系统中，BSS223 的低栅极驱动功耗特性能够有效减少整个系统的功耗，提高系统的能源利用效率，降低运行成本。
（二）快速开关特性
高速开关响应：它拥有极快的开关速度，其开通延迟时间（td (on)）典型值为 3.8ns ，上升时间（tr）典型值为 5ns ，关断延迟时间（td (off)）典型值为 5.1ns ，下降时间（tf）典型值为 3.2ns
适合高频应用：由于其出色的快速开关特性，BSS223 非常适合在高频电路中应用。
（三）高可靠性
坚固的内部结构
严格的质量管控
（四）静电防护能力
ESD 保护设计
四、典型应用场景
（一）消费电子领域
手机和平板电脑的电源管理
智能家居设备的信号处理与控制
（二）工业控制领域
小型电机驱动与调速
工业传感器信号调理
（三）汽车电子领域

汽车照明系统控制

汽车电子控制系统的信号处理
