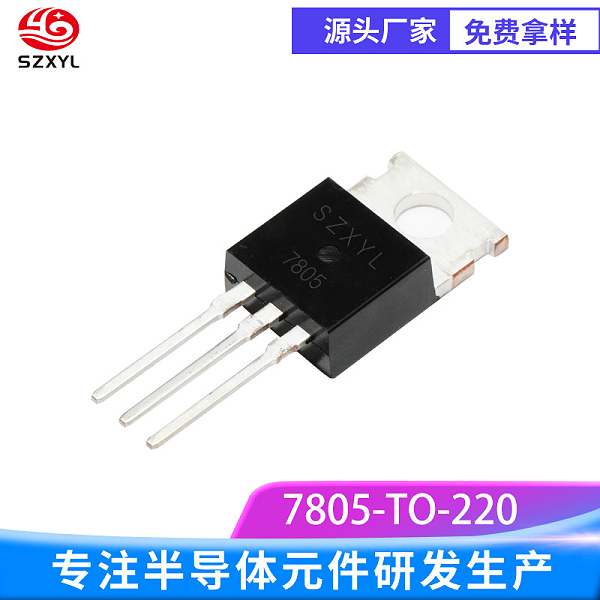

7805 TO-220
一、产品概述
7805 TO-220 是三端固定式线性稳压器，采用 TO-220 塑料封装，可提供稳定的 5V 直流电压输出，zui大输出电流达 1A。其内部集成过流保护、过热保护及调整管安全工作区保护电路，适用于各类需要高精度稳压的电子设备，是电源管理领域的基础he心器件。
二、技术参数（典型值）
参数类型 数值 单位 说明
输入电压范围 7 - 35 V 建议输入电压与输出电压压差≥2V，以保证稳压效果
输出电压 5 ? 0.25 V 25℃时典型值，负载电流 10mA - 1A 范围内波动不超过 ?5%
zui大输出电流 1 A 需配合散热片使用，否则受功耗限制电流可能降低
静态电流 4.3 mA 无负载时的自身功耗电流
电压调整率 0.1 %/V 输入电压 7 - 25V 变化时，输出电压波动幅度
负载调整率 0.3 %/A 负载电流 10mA - 1A 变化时，输出电压波动幅度
纹波抑制比（100Hz） 62 dB 抑制输入纹波的能力，数值越高效果越好
工作温度范围 -40 ~ %2B125 ℃ 工业级温度范围，确保高温环境下稳定工作
存储温度范围 -65 ~ %2B150 ℃ 器件存储环境要求
封装形式 TO-220 - 三引脚直插封装，引脚间距 7.62mm，适合 PCB 焊接或插座安装
三、产品特点
高稳定性输出：7805 TO-220采用线性稳压技术，输出电压波动小，适合对电源精度要求高的电路（如单片机、传感器供电）。
多重保护机制：内置过流保护（限制zui大电流约 1.5A）、过热保护（结温超过 150℃时自动关断），避免器件损坏。
宽输入电压范围：支持 7 - 35V 输入，可适配多种电源场景（如电池供电、适配器降压）。
低噪声特性：纹波抑制能力强，适合模拟电路（如音频放大器、信号调理电路）。
易使用性：仅需输入 / 输出电容即可工作，外围电路简单，无需复杂调试。
四、典型应用领域
消费电子：手机充电器（5V 输出）、平板电脑适配器、数码产品 USB 供电模块。
工业控制：PLC 控制器辅助电源、传感器信号采集模块、小型继电器驱动电路。
科教领域：单片机开发板（如 Arduino、51 单片机）、电子实验教学设备、DIY 创意电路。
通信设备：路由器 / 交换机 5V 供电、无线模块电源、蓝牙设备稳压电路。
医疗电子：低功率医疗仪器、便携式设备电源管理。
五、工作原理
7805 TO-220通过内部误差放大器比较输出电压与基准电压（约 5V），并驱动功率晶体管调整压降，使输出电压保持稳定。
六、使用注意事项
输入电压限制：严禁输入电压 > 35V，否则可能击穿内部器件；输入电压与输出电压压差建议≤20V，以降低功耗。
电容配置：
输入电容需靠近芯片引脚，避免长引线引入干扰；
输出电容建议选用低 ESR（等效串联电阻）电容，提升瞬态响应。
负载匹配：输出端请勿直接短路，建议串联 1Ω 限流电阻；感性负载需并联续流二极管（如 1N4007）防止反电动势损坏芯片。

温度与散热：芯片结温超过 125℃时性能下降，高温环境需加强通风或增大散热片面积。
