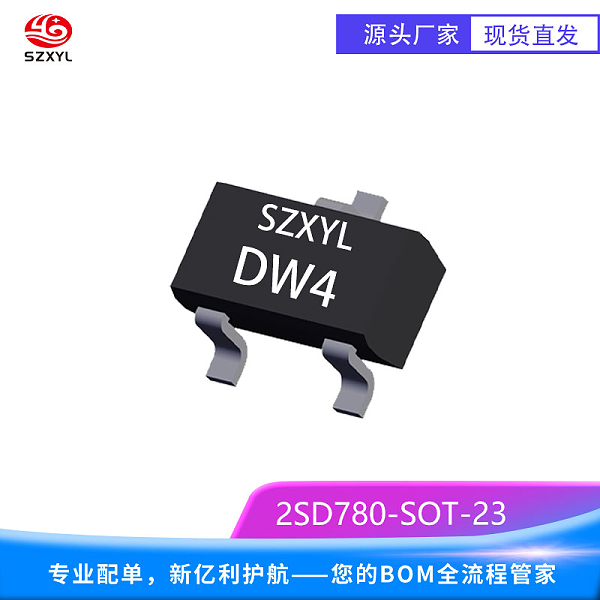

2SD780产品概述

• 型号：2SD780
• 类型：NPN 型双极晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准

2SD780he心特性

1. 高电压与低饱和设计
   • 集射极击穿电压（VCEO）：60V，较 BC847（45V）更适合 12V 车载系统及 24V 工业设备。
   • zui大集电极电流（Ic）：300mA（连续），峰值脉冲电流可达 1A，可直接驱动小型继电器或红外发射管。
   • 集电极 - 发射极饱和电压（VCE (sat)）：典型值 0.15V，较 BC808（0.7V）降低 78% 导通损耗，适合锂电池供电的便携设备。
2. 宽增益与高频响应
   • 直流电流增益（hFE）覆盖 90-320，较常规晶体管提升 3-10 倍，可简化多级放大电路设计。
   • 特征频率（fT）：140MHz，支持高速信号处理，适用于 2.4GHz 蓝牙模块的射频驱动级。
   • 集电极输出电容（Cob）：7pF（典型值），有效降低高频信号失真，提升带宽性能。
3. 宽温度范围与低噪声
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件，如工厂自动化设备中的高温场景。
   • 噪声系数（NF）：≤3dB，较 BC808（4dB）更优，适用于医疗设备的生物电信号采集电路。

     技术参数

     参数	数值 / 范围
     晶体管类型	NPN
     集射极击穿电压（VCEO）	60V
     zui大集电极电流（Ic）	300mA（连续），1A（峰值）
     功率耗散（Pd）	200mW
     直流电流增益（hFE）	170-320 @ Vce=10V, Ic=0.3A
     特征频率（fT）	140MHz
     饱和电压（VCE (sat)）	0.15V（典型值）
     集电极输出电容（Cob）	7pF
     工作温度范围	-55℃至 %2B 150℃




2SD780应用领域

1. 消费电子与家电控制
   • 空调遥控器的红外发射驱动电路，利用 60V 耐压和 300mA 电流特性，配合 RC 电路实现 38kHz 载波信号调制，驱动红外发射管（如 UR64LD2）。
   • 智能手机的 USB Type-C 接口保护电路，通过低饱和电压实现高效负载开关，减少快充时的能量损耗。
2. 工业控制与自动化
   • 可编程逻辑控制器（PLC）的数字量输出模块，利用 60V 耐压驱动 12V 继电器，配合续流二极管实现可靠关断。
   • 工业压力传感器的信号调理电路，通过 hFE=320 的高增益将 4-20mA 电流信号转换为 0-5V 电压信号，满足工业标准接口需求。
3. 通信设备与射频模块
   • 2.4GHz 无线通信模块的射频驱动级，利用 140MHz fT 特性提升信号传输稳定性，输出功率可达 %2B 10dBm，满足短距离通信需求。
   • 物联网传感器节点的信号放大电路，通过低噪声特性（NF≤3dB）确保 LoRa 或 NB-IoT 信号的准确性。
4. 音频与电源管理
   • 便携式蓝牙音箱的功率放大级，与 PNP 晶体管（如 2SB1197）组成推挽电路，在 5V 电源下实现 5W 音频输出，带宽覆盖 20Hz-20kHz。
   • 锂电池保护板的预充电路，利用 300mA 电流特性确保在电池过压或过流时快速切断回路。
   •
