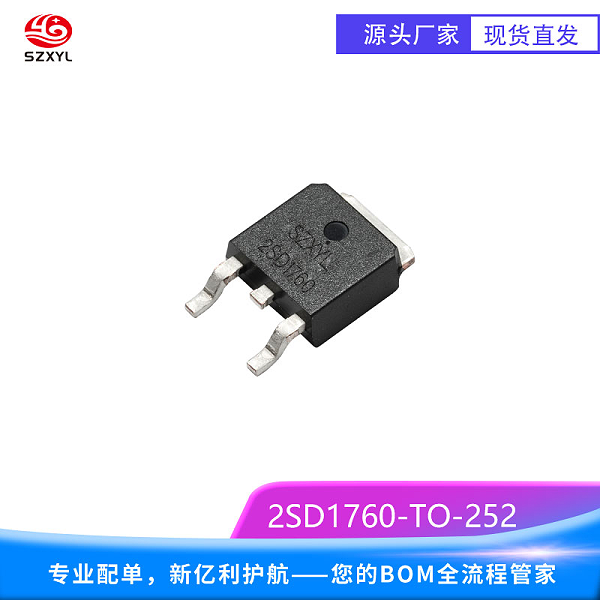

供应2SD1760 TO-252NPN开关晶体管

产品简介 / Introduction

2SD1760 是NPN 型硅功率晶体管，采用TO-252（DPAK）表面贴装封装，专为高电流开关、工业控制及中小功率放大设计。
2SD1760 产品特点：
低饱和压降与高效导通
饱和压降（Vce (sat)）≤1V（@1.5A, Ib=150mA），导通损耗仅 1.5W（@3A），显著降低长时间工作时的发热。
高电流容量与快速开关特性
3A 连续集电极电流支持大负载驱动，开关时间（ton=500ns，toff=2500ns）支持 20kHz 以上的 PWM 调制，适合电机控制与开关电源应用。其 90MHz 特征频率（fT）确保在中频信号处理中保持高增益
紧凑封装与散热优化
TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 150mm? 铜箔散热区域，可实现 10W 功率耗散（Tc=25℃），适合空间受限的工业模块。
宽温度范围与工业级可靠性
工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。通过高温高湿、温度循环等测试，确保在恶劣条件下的性能一致性。
宽 hFE 范围与低噪声特性
直流电流增益（hFE）180~450（ROHM）或 82~390（JCET）的宽范围特性，在音频放大器中可实现低失真信号放大（THD≤0.1%）。
2SD1760 技术参数：
极限参数：
集电极 - 发射极电压（VCEO）：50V
集电极电流（Ic）：3A（连续），脉冲电流 6A
功率耗散（Pd）：1.0W（Ta=25℃）/10W
直流电流增益（hFE）：180~450（ROHM）/82~390（JCET）
动态特性：
饱和压降（Vce (sat)）：≤1V
特征频率（fT）：90MHz
开关时间（ton/toff）：500ns/2500ns（@30V, 1A）
温度范围：
工作温度：-55℃至 %2B 150℃
存储温度：-55℃至 %2B 150℃
2SD1760 应用领域：
电机驱动与工业控制
在直流电机驱动电路中，其快速开关特性可实现微秒级的启停控制，同时需外部续流二极管（如 1N4007）抑制反电动势。
开关电源与功率转换
作为反激式开关电源的开关管，支持 12V 至 48V 输入，输出功率可达 50W 以上。在 5V/3A 电源设计中，其低 Vce (sat) 可降低导通损耗，提升效率至 85% 以上。
继电器与电磁阀驱动
驱动高压继电器时，基极驱动电流仅需 0.5A。需并联续流二极管）保护器件免受反电动势损坏，同时通过 RC 吸收电路抑制电压尖峰。
消费电子与家电
在空调显示器稳压电路中，与电压比较器 TL431 配合使用，形成恒压源控制结构，实现 ?0.6% 的电压精度。其紧凑封装和低功耗设计适合电池供电设备。
