2SD1767he心特性

• 晶体管类型：NPN 型，适用于高压开关、线性放大及工业级信号调理应用。
• 电气参数：
  • 集电极电流（Ic）：zui大 700mA（连续），支持中小功率负载驱动需求。
  • 集射极击穿电压（VCEO）：80V，适配 12V 至 60V 电源系统，可直接用于工业控制和消费电子。
  • Vce 饱和压降：典型值 0.2V（@500mA 集电极电流，50mA 基极电流），显著降低导通损耗，提升能效。
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续运行。
  • 跃迁频率（fT）：120MHz，支持中高速开关和高频信号处理。
• 封装与尺寸：

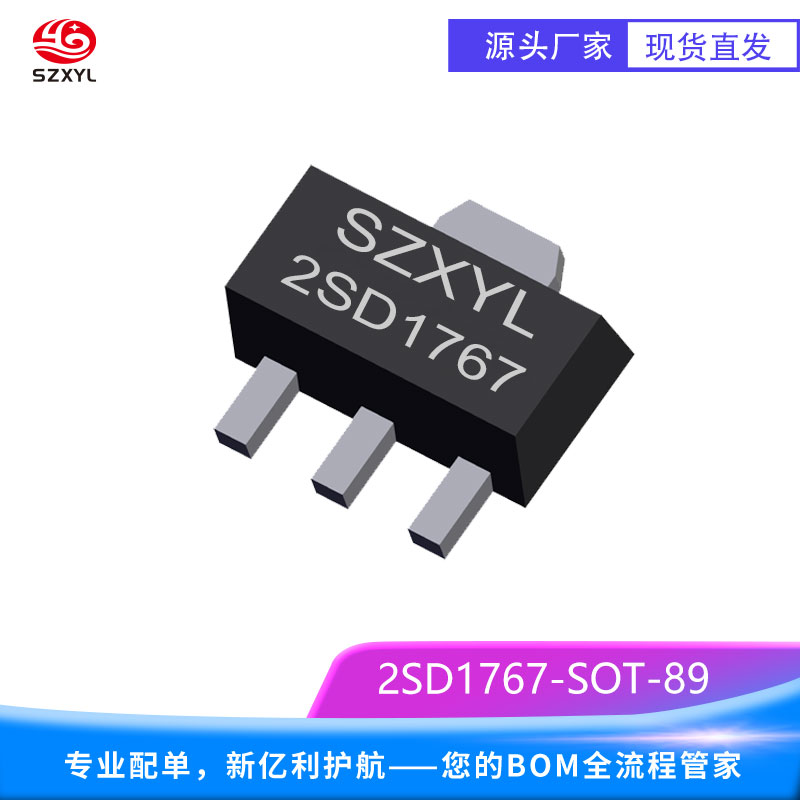

  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。
  • 零件状态：Active，目前正常供货。

2SD1767典型应用

1. 高压开关：适用于工业设备（如电磁阀驱动）、智能家居（如空调压缩机控制），可高效切换 700mA 级负载。
2. 信号放大：在精密仪器（如医疗设备传感器信号调理）中提供稳定增益，确保低失真信号传输。
3. 电源管理：用于低压开关电源（SMPS）的 PWM 控制，支持 80V 输入电压范围，提升系统稳定性。
4. 线性转换电路：在工业自动化设备中，将电压信号线性转换为 4-20mA 电流信号，实现高精度控制。

性能优势

• 高电压处理能力：80V 集射极击穿电压，可直接驱动高压负载，减少外部保护电路复杂度。
• 低饱和压降：0.2V 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。

2SD1767 SOT-89 凭借其高电压、低损耗和紧凑封装的特性，成为工业控制、消费电子和精密仪器领域的理想选择，可有效提升系统性能并降低成本。在新项目中建议优先评估替代型号以确保供应链稳定性。
