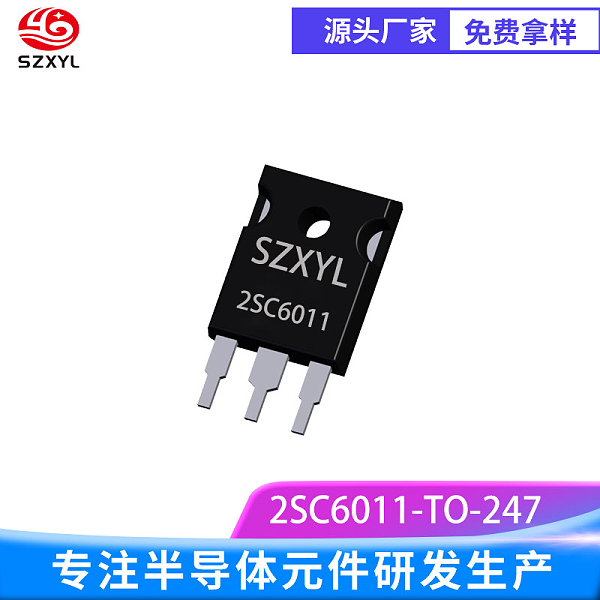

2SC6011 TO-247 产品详细描述
一、2SC6011基本信息
型号：2SC6011
类型：NPN 型硅功率晶体管
封装形式：TO-247
二、2SC6011关键参数（参考 TO-3P 封装典型值，TO-247 版本可能存在差异）
极限参数
集电极 - 发射极电压（VCEO）：230V
集电极 - 基极电压（VCBO）：300V
发射极 - 基极电压（VEBO）：6V
集电极连续电流（IC）：15A
功率耗散（PD）：160W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=1A、VCE=5V 时，hFE 范围为50~80，低电流下（≤300mA）hFE 显著降低，需确保工作电流≥1A 以获得稳定增益。
集电极 - 发射极饱和电压（VCE (sat)）：≤3.0V（IC=8A，IB=0.8A 时）。
动态特性
开关时间：
开启时间（ton）：0.5μs；
存储时间（ts）：2.0μs；
下降时间（tf）：0.6μs。
特征频率（fT）：20MHz，适合音频放大和中高频开关应用。
三、2SC6011封装与物理特性
TO-247 封装典型设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）。
安装方式：通孔安装，需配合散热片使用以确保有效散热。
四、2SC6011应用领域
音频功率放大
高保真音响系统：与 2SA2151组成互补对管，用于 AB 类放大器输出级，支持 100W 以上功率输出，低失真特性显著提升音质，广泛应用于zhuan业功放、舞台音响、KTV 设备。
高端车载功放
工业与消费电子
高压开关电源：作为主开关管，处理宽输入电压的 DC-DC 转换，低饱和电压提升能效，适用于通信基站电源、工业控制电源。
电机驱动：用于高压直流电机或步进电机控制，如工业自动化设备、电动工具，配合续流二极管实现稳定运行。
新能源与zhuan业设备
逆变器：处理低压直流转高压交流，如太阳能逆变器、应急电源，支持高电压和大电流（15A）环境。
医疗设备：在医疗仪器的功率输出级中，提供高可靠性和长寿命支持。
五、产品特点
高电压与大电流能力
行业ling先的击穿电压和宽安全工作区，可承受高电压浪涌和大电流冲击，适用于高压电路设计。
集电极电流达 15A，满足中高功率负载需求，如音频放大器的he心驱动模块。
低损耗与高效能
低饱和电压显著降低导通损耗，尤其适合长时间高负载运行场景。
快速开关特性，支持高频开关应用，减少动态损耗。
散热优势
TO-247 封装提供比 TO-3P 更优的散热路径，配合散热器可有效控制结温，适合紧凑设计的高压设备。
典型热阻确保在高功率下仍能保持稳定性能，延长器件寿命。
音质优化设计

采用削薄晶片厚度、优化内部结构等技术，降低热阻抗并提升音质，高频延伸和细节表现优于同类产品，适用于高端音响系统。
