2SC5713 he心特性

• 晶体管类型：NPN 型，适用于高速开关、DC-DC 转换器及频闪控制等高频应用场景。
• 电气参数：
  • 集电极电流（Ic）：zui大 1.6A（脉冲），连续电流 1A，支持中小功率负载驱动需求，如继电器控制、电磁阀驱动等。
  • 集射极击穿电压（VCEO）：15V，适配 12V 电源系统，可直接用于消费电子、汽车辅助电路等场景。
  • Vce 饱和压降：zui大值 0.15V（@Ic=1.6A，Ib=32mA），显著降低导通损耗，提升能效。
  • 直流电流增益（hFE）：400~1000（@Ic=0.5A），支持高增益信号放大，适用于精密控制电路。
  • 开关时间：上升时间 50ns，存储时间 110ns，下降时间 50ns，满足高速切换需求。
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续运行。SOT-89 封装的热阻约为 50?C/W，可通过大面积覆铜提升散热效率。
  • 跃迁频率（fT）：未明确标注，但高速开关特性表明其适合中高频应用。

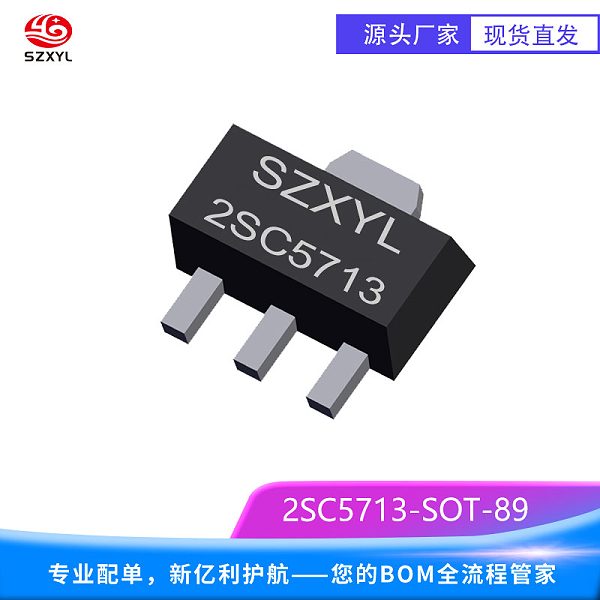

• 封装与尺寸：
  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。

2SC5713 典型应用

1. 高速开关：适用于汽车辅助电路（如车窗升降控制）、消费电子（如电源开关），可高效切换 1A 级负载。其 50ns 的上升时间和 50ns 的下降时间确保快速响应。
2. DC-DC 转换器：凭借低饱和压降（0.15V）和高电流增益（hFE=400~1000），可优化电源转换效率，支持 12V 输入电压范围，提升系统稳定性。
3. 频闪应用：高速开关特性（总开关时间 210ns）使其成为频闪灯控制的理想选择，可jing确控制脉冲宽度和频率。
4. 电机驱动：凭借 1A 的连续电流能力，可直接驱动中小型步进电机，简化电路设计。例如，在智能家居中作为 H 桥电路的驱动元件，实现电机正反转控制。

性能优势

• 高电流增益：hFE=400~1000 的典型值，显著提升信号放大精度，尤其适合需要高灵敏度控制的电路。
• 低饱和压降：0.15V 的 Vce 饱和zui大值（@1.6A）显著降低导通损耗，尤其适合电池供电设备延长续航。
• 高速响应：50ns 的上升时间和 50ns 的下降时间，支持中高频信号处理，适用于音频放大和高频开关应用。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。-55℃至 %2B 150℃的工作范围满足工业级环境需求。

2SC5713 SOT-89 凭借其高增益、低损耗和紧凑封装的特性，成为消费电子、汽车辅助电路和工业控制领域的理想选择，可有效提升系统性能并降低成本。
