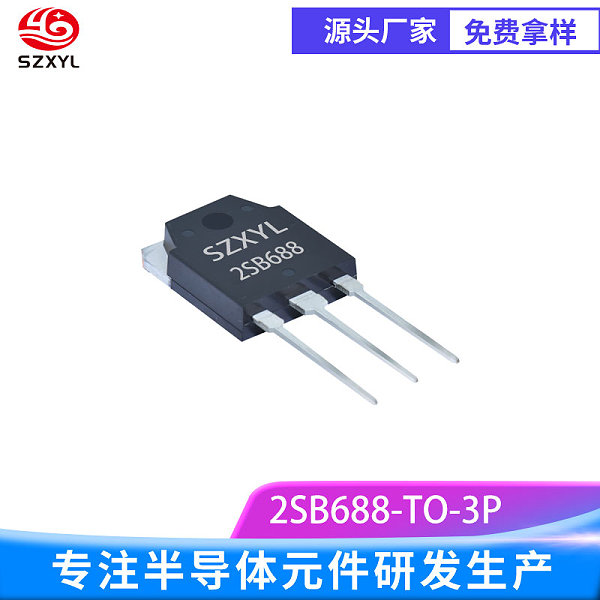

2SB688 TO-3P
2SB688 是PNP 型功率晶体管，专为高压大电流场景设计，采用 TO-3P 金属封装，具备 120V 耐压、8A 连续电流及 80W 功率处理能力，尤其适合音频功率放大、电源调整器及工业驱动电路
2SB688的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压为 - 120V至 - 160V，集电极 - 基极电压-160V，发射极 - 基极电压-5V。
电流增益：直流电流增益zui小值为 60
饱和压降：VCE 饱和值≤-2.5V
开关特性：开启时间≤1.5μs，关闭时间≤3.0μs，适用于 5kHz 以上的开关频率场景。
频率特性：过渡频率典型值 15MHz，输出电容≤300pF
封装与可靠性
封装设计：TO-3P 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。
热管理：结温上限为 150℃，配合散热器可稳定工作于高负载环境。标准版本建议热阻控制在 1.25℃/W 以下，增强版本需控制在 0.625℃/W 以下。
可靠性：工业级设计确保长期稳定性，适用于高温、高湿等恶劣环境。
技术优势
高电流处理能力：-8A至 - 10A的连续电流设计可直接驱动大功率负载，尤其适合音频功放和工业驱动电路。
低饱和压降：-2.5V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的电源调整器和功率放大电路。
宽安全工作区（SOA）：支持 - 120V 高压和 - 8A 大电流的稳定运行，适用于工业级开关电源、音频功放等需要高可靠性功率输出的场景。
2SB688的典型应用场景
音频功率放大器
与互补对管 2SD718 配对使用，可构建推挽式音频功放电路，在 ?60V 电源下实现 50-100W 的功率输出，适用于zhuan业音响系统及车载功放。
电源调整器与稳压器
作为串联稳压器的调整管，凭借 - 120V 耐压和 - 8A 电流能力，可稳定处理高功率信号，满足通信基站电源及工业级稳压器的需求。
工业驱动与高压控制
用于驱动高压电磁阀、继电器等感性负载，结合高电流增益和快速开关特性，可实现高效功率放大，尤其适合与互补对管 2SD 系列配对使用。
汽车电子与电源适配器

在汽车音响系统、DC-DC 转换器及电源适配器中，可稳定处理高电压大电流信号，支持连续 - 8A 输出并保持低功耗。
