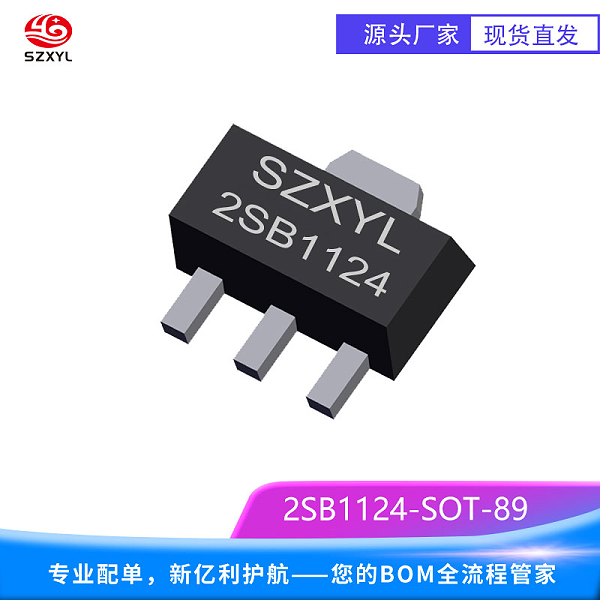

2SB1124 SOT-89 PNP 型晶体管产品描述

he心参数与特性

• 高电流与中压能力：集电极 - 发射极电压（VCEO）为 - 50V，集电极连续电流（IC）为 - 3A（直流），脉冲电流可达 - 4A，适用于消费电子的电源管理、工业设备的电机控制等场景，如智能家居的电机驱动模块、自动化设备的电磁阀控制电路。
• 中频性能：特征频率（fT）为 150MHz，适用于中低频信号放大，如车载电子的音频功率放大器。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 55℃至 %2B 150℃，适应严苛工业环境和消费电子应用。

封装与设计

• 紧凑封装：SOT-89 封装尺寸为 4.50mm?2.50mm?1.50mm，引脚间距 1.5mm，体积小巧且散热性能优异，适合高密度 PCB 布局。引脚定义为基极（B）、集电极（C）、发射极（E），符合行业通用规范。
• 环保ren证：产品符合欧盟 RoHS 指令，确保环保要求。
• 散热设计：功率耗散（PC）为 500mW，在陶瓷基板（250mm?）上的功率耗散可达 2W，建议在连续 3A 负载下优化 PCB 布局（如大面积覆铜），确保结温不超过 150℃。

应用领域

1. 低压电源管理：在 DC-DC 转换器中作为开关管，支持 5-24V 输入电压范围，优化转换效率，适用于移动设备充电器和车载电源模块。例如，在 12V 转 5V 的降压电路中，可通过并联多个 2SB1124 提升电流处理能力。
2. 工业控制：在自动化设备中作为信号调理元件，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 消费电子：用于智能家居的 LED 驱动电路，利用 50V 耐压和 3A 电流能力实现高效调光，结合低饱和压降（-0.8V）降低能耗。同时，可作为音频放大器的互补对管与 2SD1624 搭配，提供低失真音频放大。
4. 汽车电子：用于车载继电器的驱动电路，利用 50V 耐压和 3A 电流能力实现可靠控制，适配 12V/24V 系统。例如，在汽车门锁控制模块中，可通过续流二极管抑制反向电压尖峰。

可靠性与生命周期

• 高稳定性：采用 ON Semiconductor、SANYO 等厂商的先进工艺制造，具备优异的热稳定性和抗干扰能力，符合工业级标准。
•
