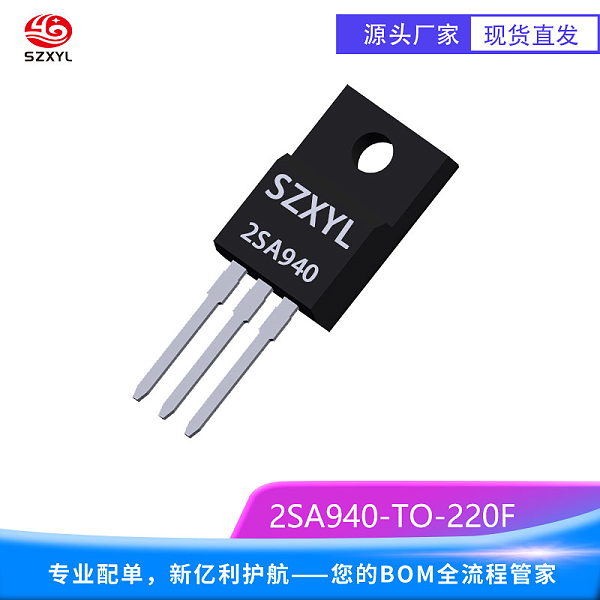

2SA940 TO-220F
一、2SA940基本信息
型号：2SA940
类型：PNP 型硅功率晶体管
封装形式：TO-220F
二、2SA940关键参数
极限参数
集电极 - 发射极电压（VCEO）：-150V。
集电极 - 基极电压（VCBO）：-150V。
发射极 - 基极电压（VEBO）：-5V
集电极连续电流（IC）：-1.5A
功率耗散（PD）：25W
结温（TJ）：150℃
直流特性
直流电流增益（hFE）：
当 IC=-0.5A、VCE=-10V 时，hFE≥40
集电极 - 发射极饱和电压（VCE (sat)）：
≤1.5V。
基极 - 发射极饱和电压（VBE (sat)）：-1.2V。
动态特性
特征频率（fT）：4MHz。
开关时间：
存储时间（ts）：1.2μs；
下降时间（tf）：0.3μs。
三、封装与物理特性
TO-220F 封装设计
引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
尺寸：
总长度：15.9mm；
宽度：9.8mm；
高度：4.3mm。
安装方式：通孔安装，直接固定于金属散热片，无需绝缘垫。
散热设计：
典型热阻（RθJC）：5℃/W，配合散热器可将热阻（RθJA）降至≤100℃/W（自然对流）。
材料与工艺
采用三重扩散工艺，优化低饱和电压特性，无内置保护二极管，需外部设计续流电路。
塑料封装（非绝缘型），符合 RoHS 标准的无铅版本可选。
四、应用领域
音频功率放大
中小功率音频功放：与 2SC2073 组成互补对称输出级，驱动 8Ω 负载时可实现 20W 以上的输出功率，总谐波失真（THD）≤0.1%，适合家用音响、汽车音响系统。
线性前置放大：利用高电流增益和低饱和电压（VCE (sat)=1.5V），实现高保真信号放大。
电源管理
线性稳压器：作为调整管，配合分压电路实现 0-30V/1.5A 输出的精密稳压，纹波≤50mV，适用于实验室设备、电子产品研发。
低压开关电源：在 Buck 电路中处理 - 150V 输入，效率可达 85% 以上，适合消费电子供电。
电机驱动与控制
小型步进电机驱动：处理 - 150V 电压波动，驱动办公设备、自动化机械等低功率电机，需外部续流二极管抑制反电动势。
伺服电机控制：利用快速响应特性（tf=0.3μs）实现精密位置控制，适合工业机械臂关节驱动。
五、产品特点
高电压与适中电流能力
集电极 - 发射极电压和连续电流（-1.5A），可直接驱动中小功率高压负载
低饱和电压有效减少导通损耗，适合长时间稳定运行。
散热与绝缘优势（TO-220F 封装）
TO-220F 全塑封装无需绝缘垫，简化安装流程，同时提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
典型热阻（RθJC=5℃/W）确保在 25W 功率下仍能保持稳定性能，延长器件寿命。
宽电压范围与高可靠性
集电极 - 基极电压（VCBO=-150V）提供冗余设计，适应电压波动较大的工业环境。

塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
