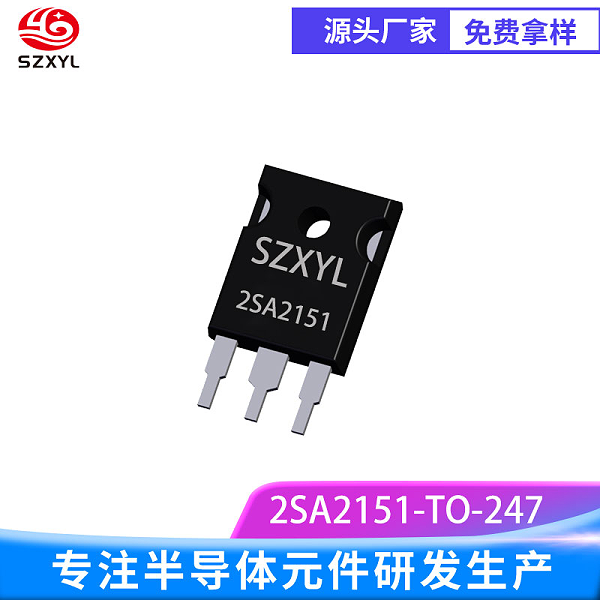

2SA2151 TO-247
2SA2151 是 PNP 型功率晶体管，专为高功率音频放大及工业驱动设计，采用 TO-247 金属封装，具备 200V 耐压、15A 连续电流及 160W 功率处理能力。其与互补对管 2SC6100 的组合在高端音频功放中广泛应用
2SA2151的he心参数与特性
电气性能
电压与电流：集电极 - 发射极电压达 - 200V，集电极 - 基极电压-200V，发射极 - 基极电压-6V。zui大集电极电流为 - 15A，峰值电流可达 - 30A，可承受 160W 的连续功率耗散。
电流增益：直流电流增益zui小值为 50，典型值范围为 100-180，支持高电流条件下的稳定驱动。
饱和压降：VCE 饱和值≤-2.0V，显著降低导通损耗，提升功率转换效率。
开关特性：开启时间≤1.0μs，关闭时间≤2.0μs，适用于 10kHz 以上的开关频率场景。
频率特性：过渡频率典型值 20MHz，输出电容≤250pF，支持中高频信号处理。
封装与可靠性
封装设计：TO-247 金属封装，兼容标准通孔安装，金属外壳提供优异的散热性能，可通过螺丝固定散热器。典型外壳尺寸为 15.6?4.8?20.3mm，高度 20.3mm，适合紧凑布局。
环保合规：采用无铅工艺，满足绿色制造要求。
热管理：结温（Tj）上限为 150℃，配合散热器可稳定工作于高负载环境，建议热阻控制在 0.78℃/W 以下。
可靠性：工业级设计确保长期稳定性，适用于高温、高湿等恶劣环境，部分厂商提供 100% 雪崩测试ren证。
技术优势
高电流处理能力：-15A 的连续电流设计可直接驱动大功率负载，尤其适合音频功放和工业驱动电路。
低饱和压降：-2.0V 的 VCE 饱和值有效减少导通损耗，尤其适合需要高效率的电源调整器和功率放大电路。
宽安全工作区（SOA）：支持 - 200V 高压和 - 15A 大电流的稳定运行，适用于工业级开关电源、音频功放等需要高可靠性功率输出的场景。
2SA2151的典型应用场景
高端音频功率放大器
与互补对管 2SC6100 配对使用，可构建推挽式音频功放电路，在 ?100V 电源下实现 200W 以上的功率输出，适用于zhuan业音响系统及高端车载功放。其低失真特性可满足 Hi-Fi 级音质需求。
电源调整器与稳压器
作为串联稳压器的调整管，凭借 - 200V 耐压和 - 15A 电流能力，可稳定处理高功率信号，满足通信基站电源及工业级稳压器的需求。配合低饱和压降设计，可显著降低电源效率损失。
工业驱动与高压控制
用于驱动高压电磁阀、继电器等感性负载，结合高电流增益和快速开关特性，可实现高效功率放大。在电机控制电路中，可与 2SC6100 组成 H 桥结构，支持 ?200V 母线电压下的双向驱动。
汽车电子与 DC-DC 转换器

在汽车音响系统、车载电源适配器中，可稳定处理高电压大电流信号，支持连续 - 15A 输出并保持低功耗。其宽温特性适应汽车恶劣工作环境。
