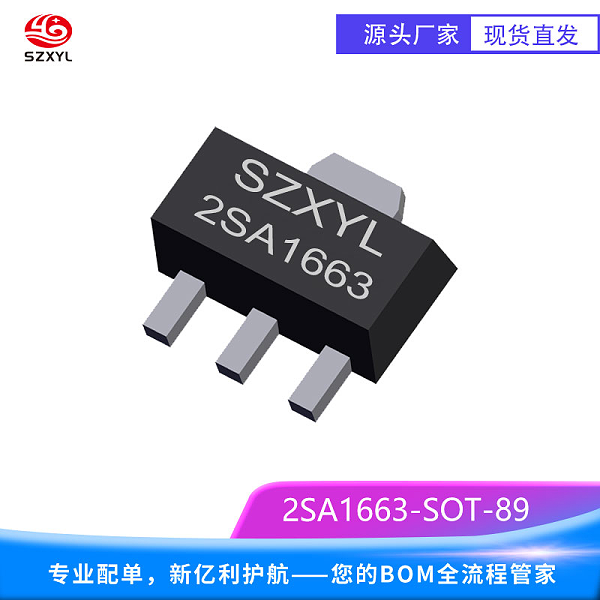

2SA1663 SOT-89 PNP 型晶体管产品描述

2SA1663he心参数与特性

• 高压大电流能力：集电极 - 发射极电压（VCEO）为 - 150V（典型值），集电极连续电流（Ic）为 - 2A（TOSHIBA 版本），脉冲电流可达 - 4A，适用于高压电源管理、工业控制及汽车电子等场景，如 150V DC-DC 转换器的开关管和工业电机驱动电路。
• 宽电流增益范围：直流电流增益（hFE）范围为 60~320（分档标记如 Y 档），支持精密信号放大和稳定的开关控制，适配不同增益需求，如高压继电器控制电路和音频放大器的驱动级。
• 低饱和压降：在集电极电流（Ic）为 - 700mA、基极电流（Ib）为 - 70mA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 - 1V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 100MHz（VCE=-5V，Ic=-0.1A），适用于中高频信号放大，如车载电子的音频功率放大器和自动增益控制电路。集电极输出电容（Cob）为 45pF（VCB=-10V，f=1MHz），确保信号完整性。
• 宽温度范围：工作温度范围为 - 40℃至 %2B 150℃，存储温度范围 - 40℃至 %2B 150℃，适应严苛工业环境和汽车电子应用。功率耗散（PC）为 500mW（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1W。

• 技术参数

  参数	数值 / 范围	测试条件
  集电极 - 发射极电压（VCEO）	-150V	持续工作
  集电极电流（Ic）	-2A	持续工作
  直流电流增益（hFE）	60~320（分档）	VCE=-10V，Ic=-0.5A
  集电极 - 发射极饱和电压（VCE (sat)）	≤-1V	Ic=-700mA，Ib=-70mA
  特征频率（fT）	100MHz	VCE=-5V，Ic=-0.1A
  功率耗散（PC）	500mW（TA=25℃）	环境温度 25℃
  集电极输出电容（Cob）	45pF	VCB=-10V，f=1MHz







2SA1663应用领域

1. 高压电源管理：在 150V DC-DC 转换器中作为开关管，支持宽输入电压范围（24-150V），优化转换效率，适用于工业电源模块和电动汽车的车载充电器。例如，在 120V 转 24V 的降压电路中，可通过并联多个 2SA1663 提升电流处理能力。
2. 工业控制：用于自动化设备的信号调理，结合宽增益范围实现精密控制，如传感器信号放大和电磁阀驱动。在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
3. 汽车电子：作为车载电机驱动元件，利用 150V 耐压和 2A 电流能力实现可靠控制，适配 12V/24V 系统。例如，在汽车电动座椅控制模块中，可通过续流二极管抑制反向电压尖峰。
4. 消费电子：作为音频放大器的互补对管与 2SC4672 搭配，提供高保真音频放大，适用于高端音响设备。同时，可用于智能家电的高压电机驱动电路，结合低饱和压降（-0.8V）降低能耗。
