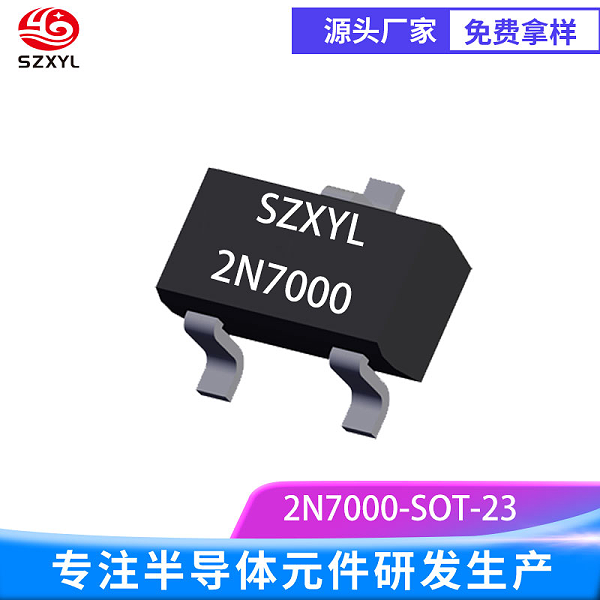

2N7000 SOT-23
2N7000 SOT-23he心功能与特性
2N7000 SOT-23 是一款 微型化 N 沟道增强型功率 MOSFET，专为  低功耗、高集成度开关与信号放大应用 设计，采用 SOT-23 表面贴装封装，具备优异的电压耐受能力、低导通电阻及快速开关性能。其he心特性包括：
电压与电流规格：
漏源电压（Vdss）：60V，适用于宽范围电源系统。
连续漏极电流（Id）：200mA，脉冲电流可达 2A，满足中小功率负载需求。
栅源电压（Vgs）：?20V，兼容标准逻辑电平，无需额外驱动电路。
导通与开关性能：
导通电阻（Rds (on)）：典型值 5Ω，确保低功耗运行，适合电池供电设备。
开关速度：开启 / 关闭时间约 10ns，支持高频开关应用。
输入电容（Ciss）：50pF，降低驱动损耗，提升系统效率。
封装与散热设计：
SOT-23 封装：尺寸仅 2.9mm?1.3mm?1.0mm，引脚间距 1.9mm，适用于高密度 PCB 布局；通过 底部散热焊盘 与 PCB 覆铜连接，提升散热效率。
工作温度范围：-55?C 至 %2B 150?C，适应工业级环境；存储温度范围 - 55?C 至 %2B 150?C，确保长期可靠性。
保护机制：
内置体二极管：支持反向电流，简化电路设计。
静电防护（ESD）：栅极 - 源极击穿电压 ?20V，降低静电损坏风险。
过热与过流保护：通过热阻设计和脉冲电流限制，防止器件因异常工况损坏。
2N7000 SOT-23的技术参数与性能指标
参数 数值 说明
漏源电压（Vdss） 60V zui大耐压能力，适用于宽输入电压场景
连续漏极电流（Id） 200mA 典型工作电流，需配合散热设计
脉冲漏极电流（Idp） 2A 短时峰值电流能力（≤10ms 脉冲宽度）
栅源阈值电压（Vgs (th)) 0.8-3V（@Id=1mA） 逻辑电平兼容，可直接由 MCU 驱动
导通电阻（Rds (on)) 5Ω（@Vgs=10V，Id=500mA） 低导通损耗，提升效率
反向传输电容（Crss） 4pF 降低米勒效应影响，提升开关速度
结到环境热阻（θJA） 350?C/W（自然散热） 需通过 PCB 覆铜或散热过孔优化
zui大功率耗散（Pd） 400mW（@Ta=25?C） 需根据实际工作条件降额使用
2N7000 SOT-23的典型应用场景
1. 高密度电源管理与负载开关
便携式设备供电：在移动电源、TWS 耳机充电盒或智能手表中，作为锂电池保护电路的开关器件，利用低导通电阻（5Ω）降低待机功耗（<1μA），同时通过内置体二极管防止电池反接损坏。
DC-DC 转换器：在降压 / 升压拓扑中作为同步整流开关，支持高频 PWM 控制，提升转换效率至 90% 以上；兼容 3.3V 微控制器直接驱动，无需电平转换电路。
传感器节点电源控制：在物联网传感器中，控制传感器的休眠与唤醒，利用快速开关特性实现 μA 级待机电流，延长电池寿命。
2. 信号处理与线性放大
射频前端开关
音频信号调理
逻辑电平转换
3. 工业与汽车电子辅助电路
汽车传感器接口
工业设备状态指示
电机与电磁阀驱动
4. 消费电子与家电智能化
智能家居控制
白色家电低功耗设计

可穿戴设备扩展接口
