基本特性

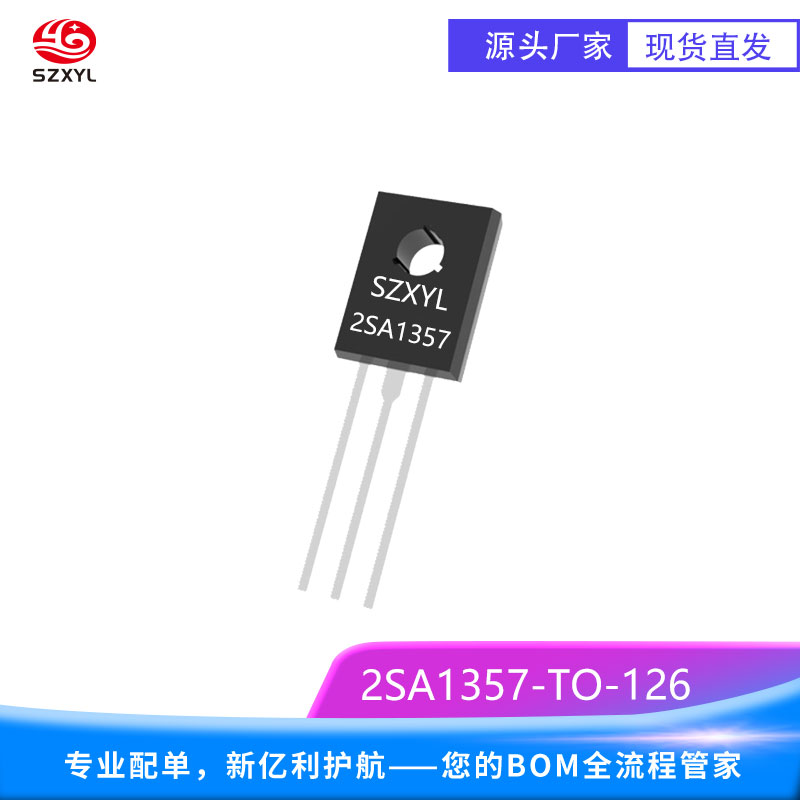

2SA1357是一款PNP型硅外延平面晶体管，专为音频功率放大器和闪光灯应用而设计。它具有高集电极电流、低饱和电压和高频响应的特点
基本参数
集电极电流（IC）：-5A。
集电极-发射极电压（VCEO）：-20V。
集电极-基极电压（VCBO）：-35V。
发射极-基极电压（VEBO）：-8V。
直流电流增益（hFE）：范围100-320。
转换频率（fT）：170MHz。
集电极-发射极饱和电压（VCE(sat)）：在IC=-4A，IB=-0.1A时，-1.0V。
耗散功率（PC）：10W（Tc=25?C），1.5W（Ta=25?C）
工作温度范围：-55℃~%2B150℃
应用场景
2SA1357适用于多种应用场景，包括：
音频功率放大器：由于其低噪声和高增益特性，常用于音频信号的放大。
开关电路：可以用作开关元件，尤其适合需要快速切换的场合。
调节电路：常用于电压调节电路中，作为控制元件。
信号处理：可用于信号的调制和解调，特别是在无线通信设备中发挥作用。
温度传感器电路：由于其热稳定性较好，也适用于温度传感器电路。
工作原理
2SA1357作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高增益和低饱和电压使其在音频放大应用中表现出色。
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
使用时需注意工作电压不要超过其额定值，以免损坏管子。
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施。
结尾总结

2SA1357凭借其高集电极电流、低饱和电压和高频响应，在音频功率放大器和开关应用中表现出色。它适用于音频功率放大器、开关电路、调节电路、信号处理和温度传感器电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1357是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持。
