基本特性

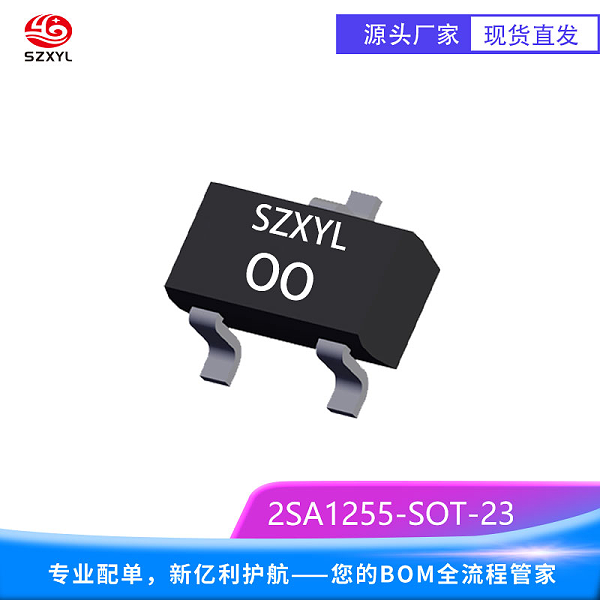

2SA1255是一款PNP型硅外延平面晶体管，专为高电压开关应用而设计。它采用SOT-23封装形式，具有高电压承受能力和小型封装的特点
基本参数
集电极-基极电压（VCBO）：-200V
集电极-发射极电压（VCEO）：-200V
发射极-基极电压（VEBO）：-5V
集电极电流（IC）：-50mA
基极电流（IB）：-20mA
耗散功率（PC）：150mW
直流电流增益（hFE）：范围70-240
转换频率（fT）：50-100MHz
集电极-发射极饱和电压（VCE(sat)）：在IC=-10mA，IB=-1mA时，-1V
应用场景
2SA1255适用于多种高电压开关应用，包括：
音频功率放大器：适用于低至率的音频功放设计
传感器接口电路：作为信号调理和放大元件
射频应用：适用于无线通信设备中的射频放大模块
工作原理
2SA1255作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其高电压承受能力和小型封装使其在高电压开关应用中表现出色
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施
结尾总结
2SA1255凭借其高电压承受能力、小型封装和高频响应，在高电压开关应用中表现出色。它适用于音频功率放大器、传感器接口电路和射频应用等多种应用场景，能够提供稳定的电流放大和高电压处理能力，在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行，总之，2SA1255是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
