基本特性

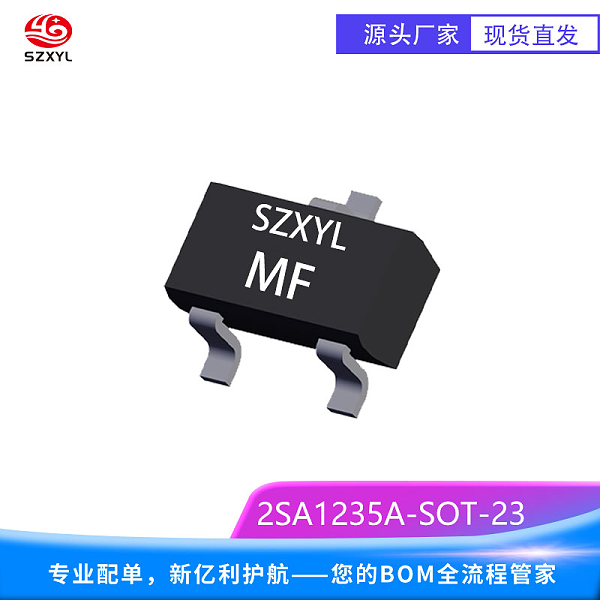

2SA1235A是一款PNP型硅外延平面晶体管，专为低频放大应用而设计。它采用SOT-23封装形式，具有低集电极-发射极饱和电压和高频响应的特点
基本参数
集电极电流（IC）：-200mA
集电极-发射极电压（VCEO）：-50V
集电极-基极电压（VCBO）：-60V
发射极-基极电压（VEBO）：-6V
直流电流增益（hFE）：范围150-600
转换频率（fT）：180MHz
集电极截止电流（ICBO）：-100nA
集电极-发射极饱和电压（VCE(sat)）：在IC=-100mA，IB=-10mA时，-0.3V
耗散功率（PC）：200mW
应用场景
2SA1235A适用于多种低频放大应用，包括：
音频放大器：作为音频放大器的输出级，提供高保真音频输出
功率放大器：适用于低至率的音频功放设计
传感器接口电路：作为信号调理和放大元件
工作原理
2SA1235A作为PNP型三极管，其工作原理基于电流放大。当基极电流流入时，会在集电极和发射极之间产生一个较大的电流，从而实现信号的放大。其低饱和电压和高增益使其在低频放大应用中表现出色
注意事项
在设计电路时，需根据具体应用需求选择合适的偏置条件，以确保其工作在状态。
使用时需注意工作电压不要超过其额定值，以免损坏管子
虽然其工作温度范围较宽，但在极端温度条件下使用时，仍需考虑散热和温度补偿措施
结尾总结

2SA1235A凭借其低集电极-发射极饱和电压、高频响应和小型封装，在低频放大应用中表现出色。它适用于音频放大器、功率放大器和传感器接口电路等多种应用场景，能够提供稳定的电流放大和低噪声性能。在设计电路时，合理选择偏置条件并注意工作电压和电流的限制，可确保其在状态下运行。总之，2SA1235A是一款值得信赖的功率晶体管，能够满足多种应用需求，为电子设备的高效运行提供有力支持
